名稱

顏色

狀態(tài)

包裝

操作時限

固化時間

耐磨防腐涂層

灰/藍(lán)/黃

半流體

-

25min(25℃)

24h(25℃)

密度

抗壓強(qiáng)度

拉伸強(qiáng)度
GB1447-2005

剪切強(qiáng)度
GBT5210-2006

彎曲強(qiáng)度
GB9341-2008

硬度
GBT3854-2005

工作溫度

1.32g/cm3

84MPa

40.3MPa

10.7MPa

100MPa

69HBa

-30～100℃

鹽酸

硫酸

次氯酸鈉

石灰水

氫氧化鈉

30%

10%

10%

50%

50%

試塊80℃加熱固化，室溫放置到上述介質(zhì)中30天重量變化≤1%

物理狀態(tài)

操作時限(25℃)

固化時間(25℃)

應(yīng) 用 范 圍

膏狀

40min

24h以內(nèi)

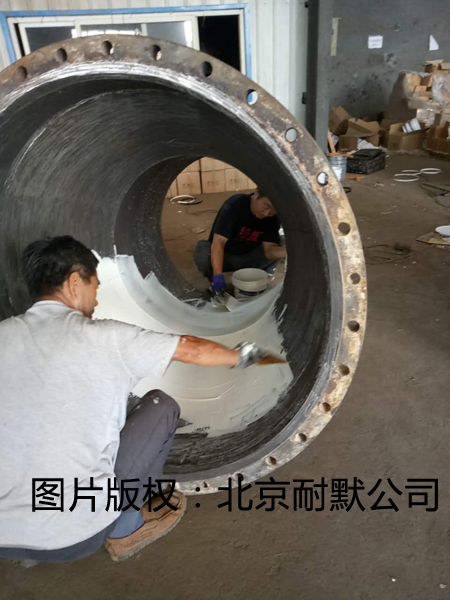

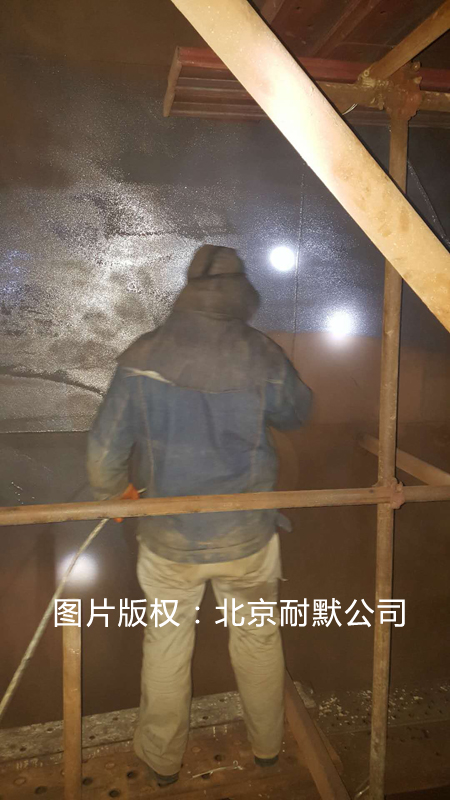

用于脫硫吸收塔和漿液循環(huán)管道耐磨涂層的制作和修復(fù)。能夠在橡膠內(nèi)襯（丁腈橡膠）上進(jìn)行涂抹。

顏色

密度

抗壓強(qiáng)度

拉伸強(qiáng)度
GB6329-2008

剪切強(qiáng)度
GB7124-2008

彎曲強(qiáng)度
GB9341-2008

固化后硬度
ASTM-D-2556

工作溫度

灰

1.8g/cm3

84MPa

9.48MPa

10MPa

100MPa

89Shore D

-30～100℃

防磨復(fù)合材料的主要成份碳化硅含量應(yīng)不低于70%

序號

成分

比例

備注

1

碳化硅、陶瓷顆粒

70.%

防腐耐磨

2

改性環(huán)氧類樹脂（有機(jī)陶氏）

20%

防腐粘接

3

增韌劑、阻燃劑等

3%

防腐耐磨、增韌

4

其他添加劑

2%

防腐耐磨

5

氧化鋯微珠

5%

耐磨
