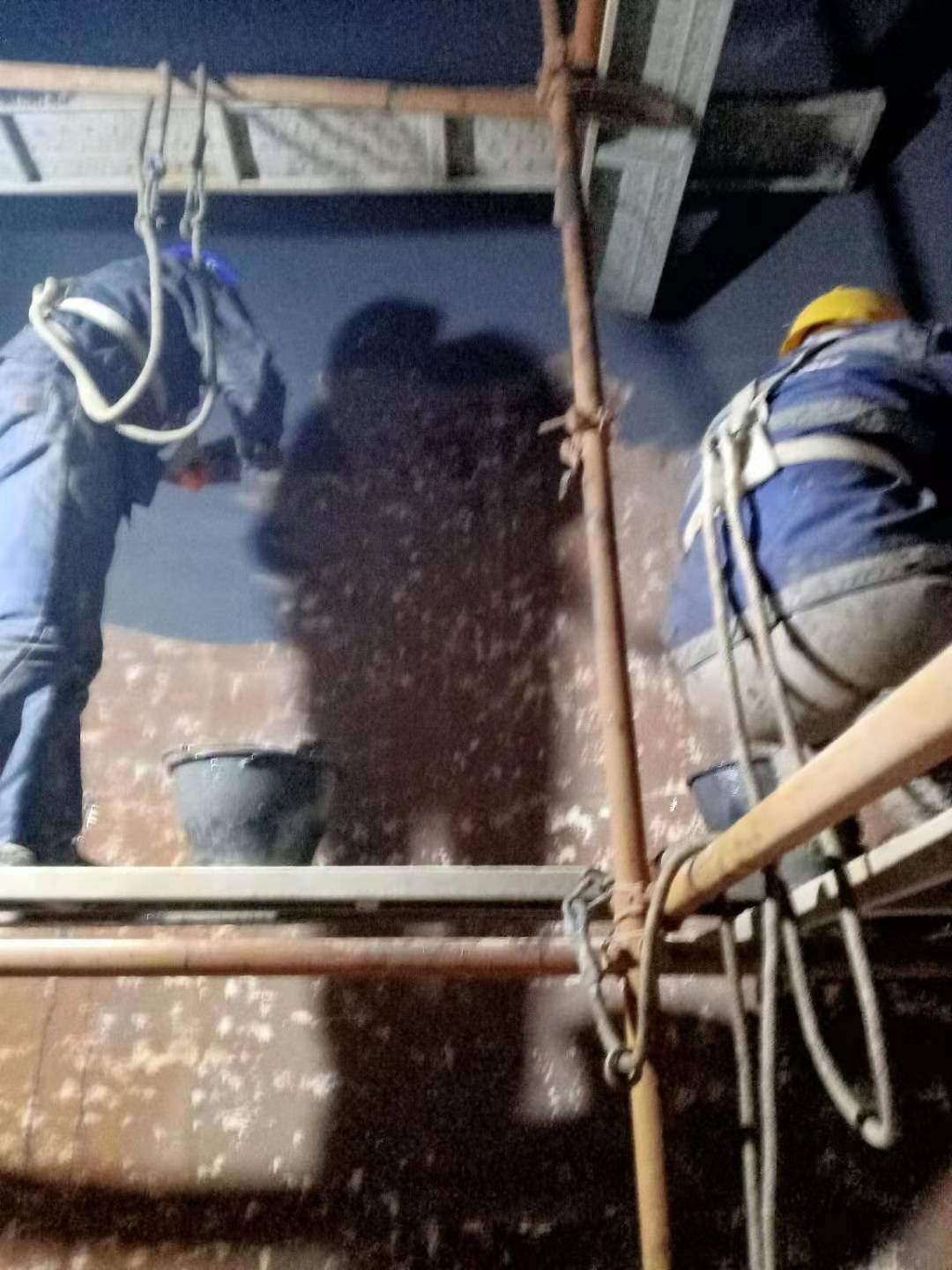

在制作脫硫塔防腐蝕襯里時(shí)，在噴淋區(qū)域磨損嚴(yán)重的區(qū)域都需要采用KN17高分子陶瓷聚合物材料，提高襯里層或地面的耐磨性能。常用的耐磨料有碳化硅、氧化鋁（陶瓷粉）等。耐磨料的密度一般比樹(shù)脂大不少，因此對(duì)添加了耐磨料的樹(shù)脂，促進(jìn)劑固化劑的添加量還是要以樹(shù)脂量的基數(shù)重量來(lái)添加�？捎锰祭w維表面氈取代普通的C型玻纖表面氈或有機(jī)纖維表面氈來(lái)增加襯里表面的耐磨性。

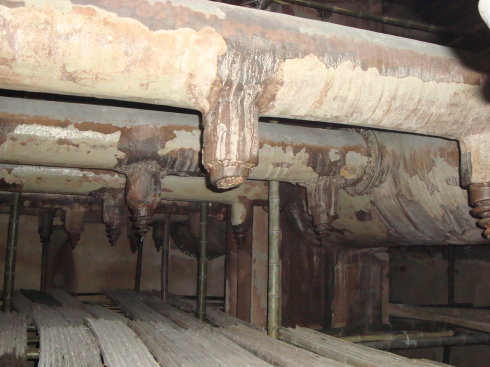

含有固體顆粒的快速流動(dòng)的介質(zhì)對(duì)脫硫塔內(nèi)表面會(huì)造成嚴(yán)重磨損。顆粒尺寸小于100目（約150μm）時(shí)，并不會(huì)產(chǎn)生較為嚴(yán)重的磨損威脅，而液體小于1.8m/s的流速時(shí)也不會(huì)造成大的磨損危害。但是，當(dāng)流速和顆粒都較大時(shí)，必須采取耐磨損的措施。一種做法是將耐蝕層做成正常厚度的兩倍；另一種，就是可能需要更多的成本去更換替代耐腐蝕材料層了。常用的耐蝕耐磨材料是在耐蝕面層添加二氧化硅、碳化硅、氧化鋁和氮化硅等。

使用合成纖維表面氈，或在有耐磨需要面添加碳化硅或陶瓷粒，或用柔性乙烯基酯樹(shù)脂制作彈性?xún)?nèi)襯層，這些方法都只能對(duì)應(yīng)一般輕微的磨損性要求，耐磨要求再高，則需要采用磚板襯里方案或其他更加耐磨的樹(shù)脂防腐方案。
