某廠重油加氫裝置脫硫系統再生塔頂空冷出口管,材質為20#碳鋼，介質為硫化氫、乙醇胺，溫度80C，壓力0.7 kg/cm2.碳鋼管運行一段時間后, 便因腐蝕臧薄穿孔而泄漏.為了找出其失效的原因,并提出相應的防護措施，對破壞的碳鋼管進行了失效分析.

     脫硫腐蝕產物分析

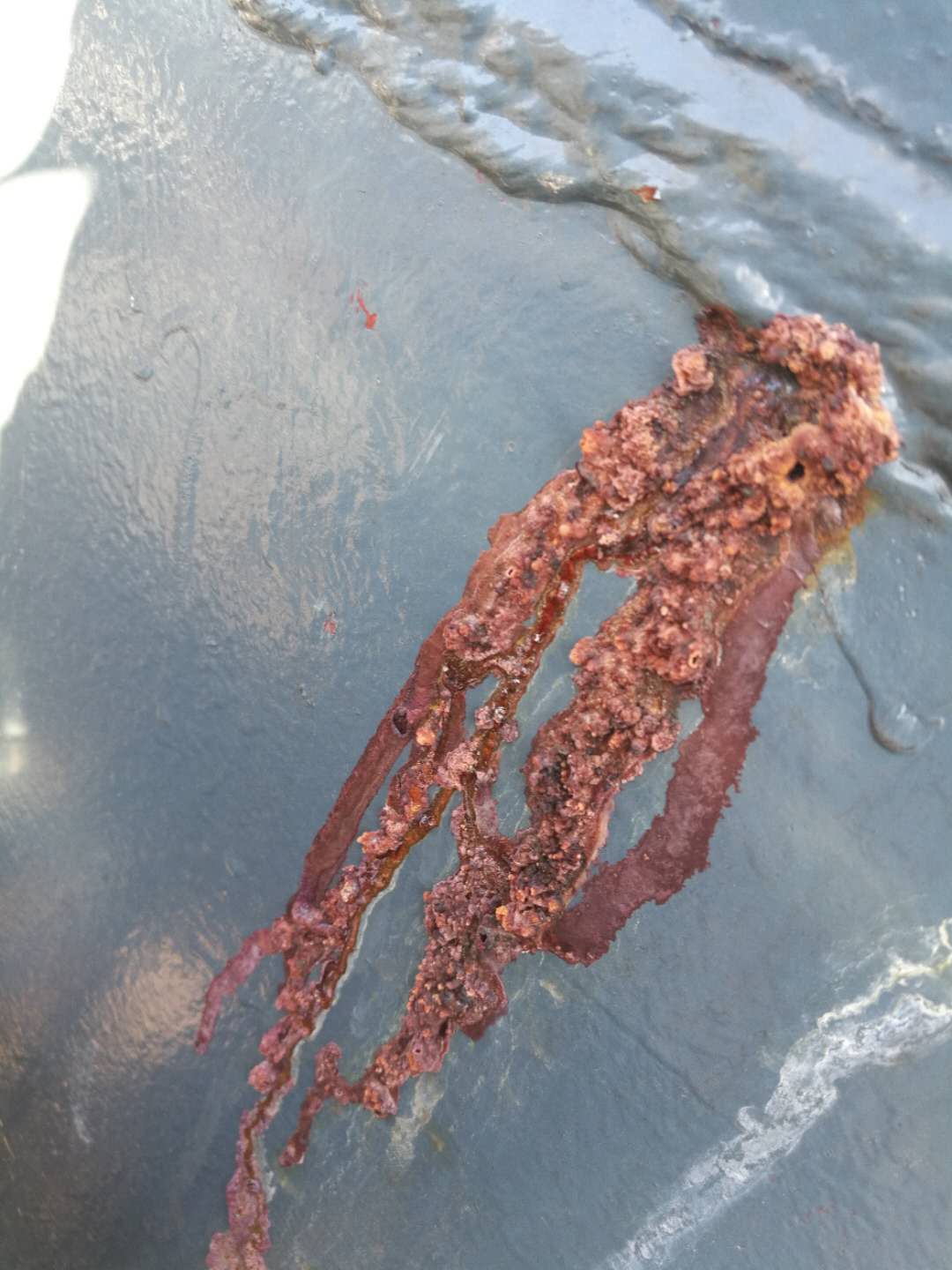

      通過肉眼觀察失效碳鋼管,可以發現:腐蝕主要發生在鋼管內部，表面附著-層紅褐色鐵銹，腐蝕較均勻,未發現明顯的蝕坑.

      X射線衍射分析.從20#碳鋼管束上刮下腐蝕銹層粉末,研細后用X射線衍射儀對腐蝕產物進行了定性相分析,結果見圖1:腐蝕產物中主要含F(xiàn)eO(OH)、Fe2O3va- Fe2O;其次為FeS2;分析可能還有(Mg, Fe)2SiO4的復合物、CaCO3、SiC的存在.

      能譜分析.在送檢樣品內側剝離銹皮,在SEM能譜分析儀上分別檢測銹皮正反兩面的元素組成和，腐蝕產物形貌.能譜分析結果表明,在銹皮內側S含量較明顯，此外還有Si、Ca、Ba、Zn、Mg等元素,與X射線行射分析結果一致.銹皮外側除Fe以外，又檢測到S與Si,且含量比內側降低，這可能與樣品已在空氣中存放了較長時間,外表面進-一步發生氧化，從而主要由氧化物構成有關;且銹皮正反兩面形貌是不一樣的(如圖2).

      綜合x術射和能諧分析結果,送檢樣品的腐蝕產物，主要為FeO(OH)、FeOOH和Fe2O;其次為.FeSz ;此外還含有微量的(Fe, Mg)2SiO4、SiC和Ca-CO3等沉積物.
