脫硫塔噴涂防腐材料
更新：2018-4-13 16:59:45 點(diǎn)擊：
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號(hào) KN22
- 產(chǎn)品描述
...
產(chǎn)品介紹
脫硫塔噴涂防腐材料是由高性能耐磨抗蝕材料與改性增韌樹脂進(jìn)行復(fù)合得到的高分子陶瓷聚合物抗磨損耐腐蝕防護(hù)膠。廣泛應(yīng)用于各類有耐磨、抗蝕要求的機(jī)件表面制備耐磨防腐涂層，尤其適用于修補(bǔ)各類遭受常溫腐蝕的泵、閥、管路、熱交換器端板、葉片、罐體等，也可用于進(jìn)行大面積預(yù)保護(hù)。

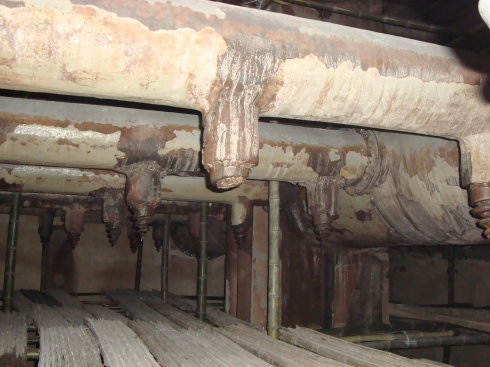

圖（1）脫硫塔煙氣腐蝕嚴(yán)重，可采用脫硫塔噴分泌物防腐材料預(yù)保護(hù)
圖（1）脫硫塔煙氣腐蝕嚴(yán)重，可采用脫硫塔噴分泌物防腐材料預(yù)保護(hù)
性能參數(shù)：
KN22脫硫塔噴涂防腐材料物理機(jī)械性能表
顏色 物理
狀態(tài) 密度(g/cm3) 抗壓強(qiáng)度(kg/cm2)
GB/1041-2008 剪切強(qiáng)度(kg/cm2)
GB/7124-2008 拉伸強(qiáng)度(kg/cm2)
GB6329-2009 彎曲強(qiáng)度(kg/cm2)
GB1042-1999 硬度(Shore D)
ASTM-D-2556
灰色 半流體 1.4 1004 254 353 562 78
KN22防護(hù)膠固化特性表(測(cè)試條件：溫度20～25℃，相對(duì)濕度55)
可操作時(shí)限(min) 完全固化時(shí)間 工作溫度(℃) 最高耐受溫度(℃)
30～60 常溫24h 或 常溫2h+80℃1h -60～100 110

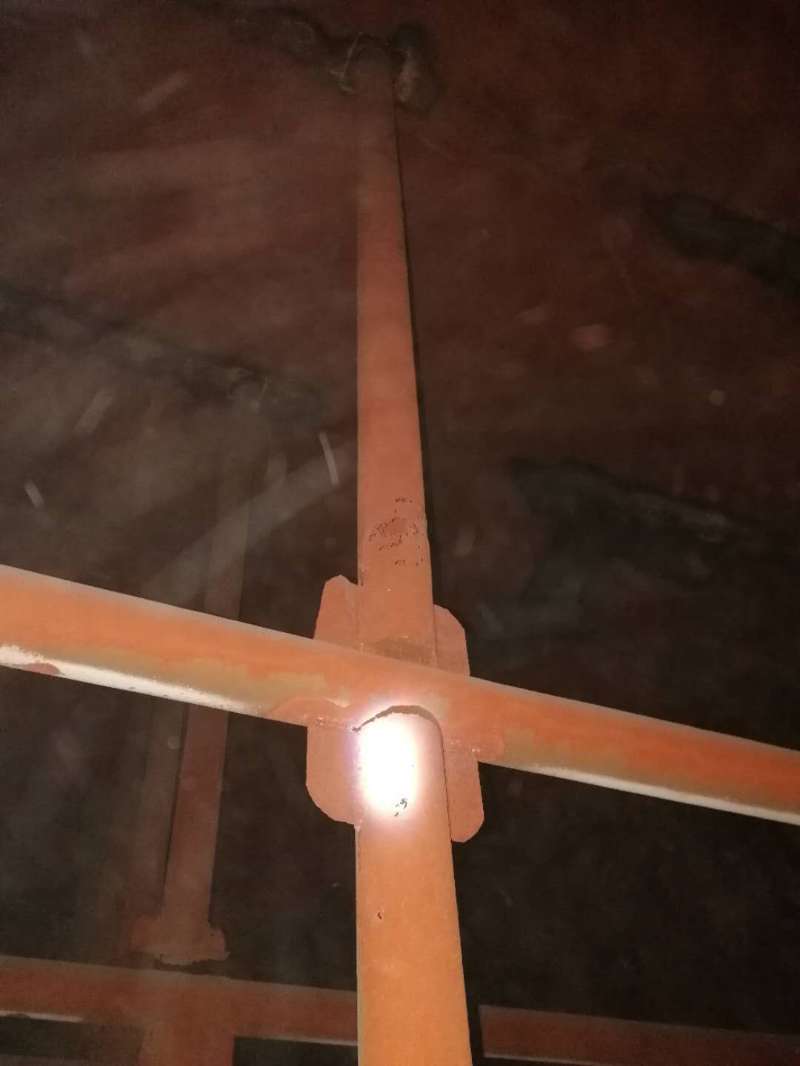

圖（2）脫硫塔內(nèi)噴淋區(qū)磨損大，可采用加厚性耐磨防護(hù)
圖（2）脫硫塔內(nèi)噴淋區(qū)磨損大，可采用加厚性耐磨防護(hù)
脫硫塔噴涂防腐材料使用方法：
1、表面處理：對(duì)待修補(bǔ)部位進(jìn)行噴砂除銹和粗化處理，再用專用清洗劑清洗晾干；
2、配制：按質(zhì)量比A:B=5:1將A、B兩組份混合均勻，并在規(guī)定操作時(shí)限內(nèi)用完；
3、涂敷：將混合好的材料按十字交叉噴涂?jī)杀榛蛉橛诖雷o(hù)部位，膠層以1～1.5mm為宜；
4、固化：25～30℃固化24小時(shí)后可投入使用，若溫度低應(yīng)采取加熱或延長(zhǎng)固化時(shí)間來促進(jìn)固化。
特別說明：
1、本參數(shù)為實(shí)驗(yàn)室條件下取得，由于實(shí)際工況比較復(fù)雜，建議用戶根據(jù)實(shí)際工況做預(yù)測(cè)試。
2、當(dāng)環(huán)境溫度低于15℃時(shí)，固化時(shí)間會(huì)延長(zhǎng)，應(yīng)采取適當(dāng)加溫措施；
3、當(dāng)環(huán)境溫度高于25℃或混合量過大時(shí)，固化速度會(huì)加快，要適當(dāng)縮短混合后的操作時(shí)間。

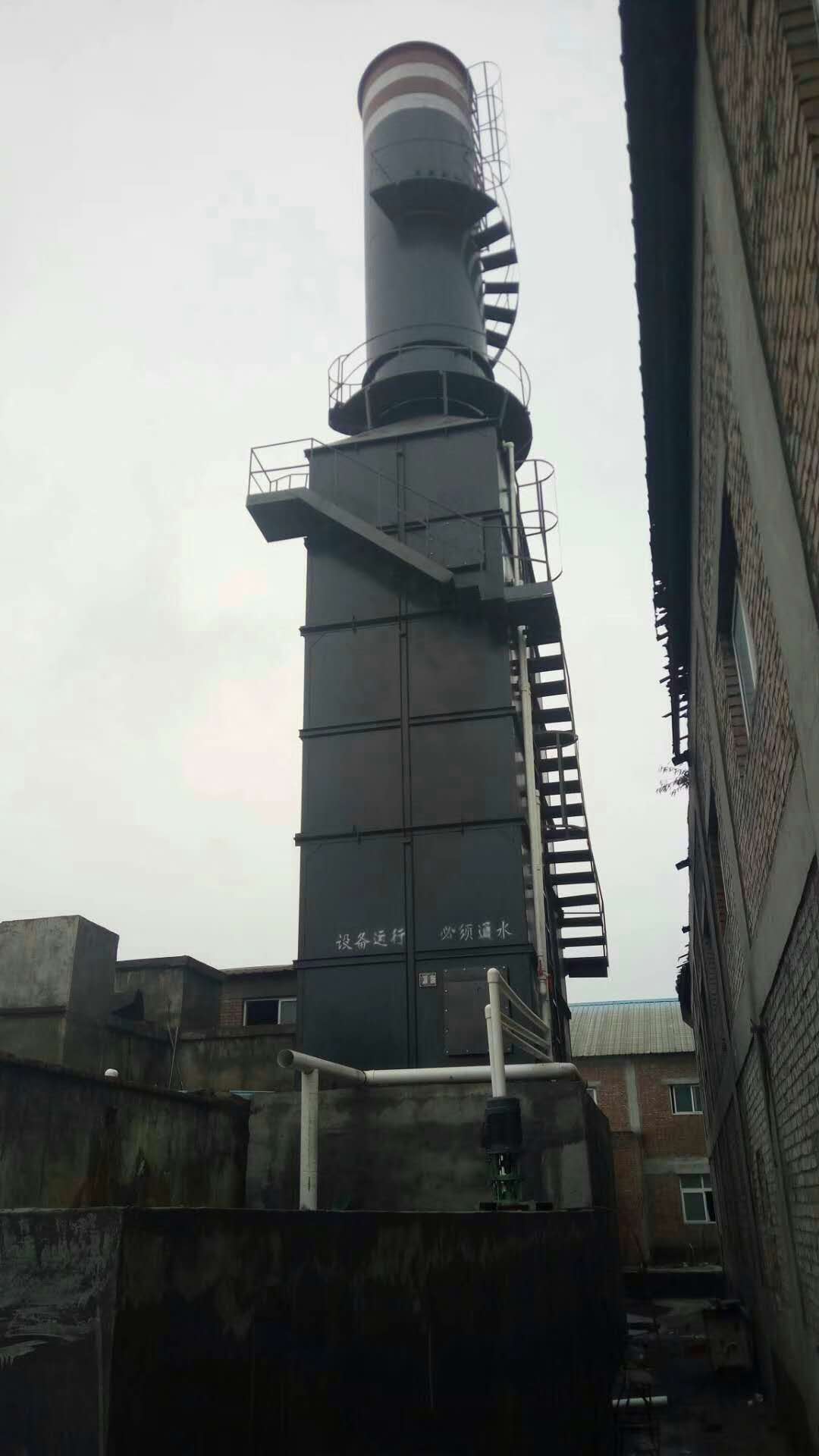

圖（3）脫硫塔是各種燃煤系統(tǒng)環(huán)保中的重點(diǎn)設(shè)備
圖（3）脫硫塔是各種燃煤系統(tǒng)環(huán)保中的重點(diǎn)設(shè)備
運(yùn)輸貯存：
陰涼干燥處密閉貯存，保質(zhì)期1年。運(yùn)輸中避免倒置，避免磕碰，按非危險(xiǎn)品運(yùn)輸。
包裝規(guī)格： 雙組份，20kg/套
更多產(chǎn)品
